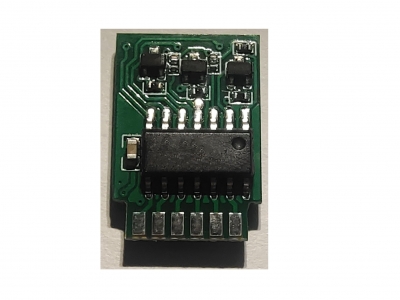

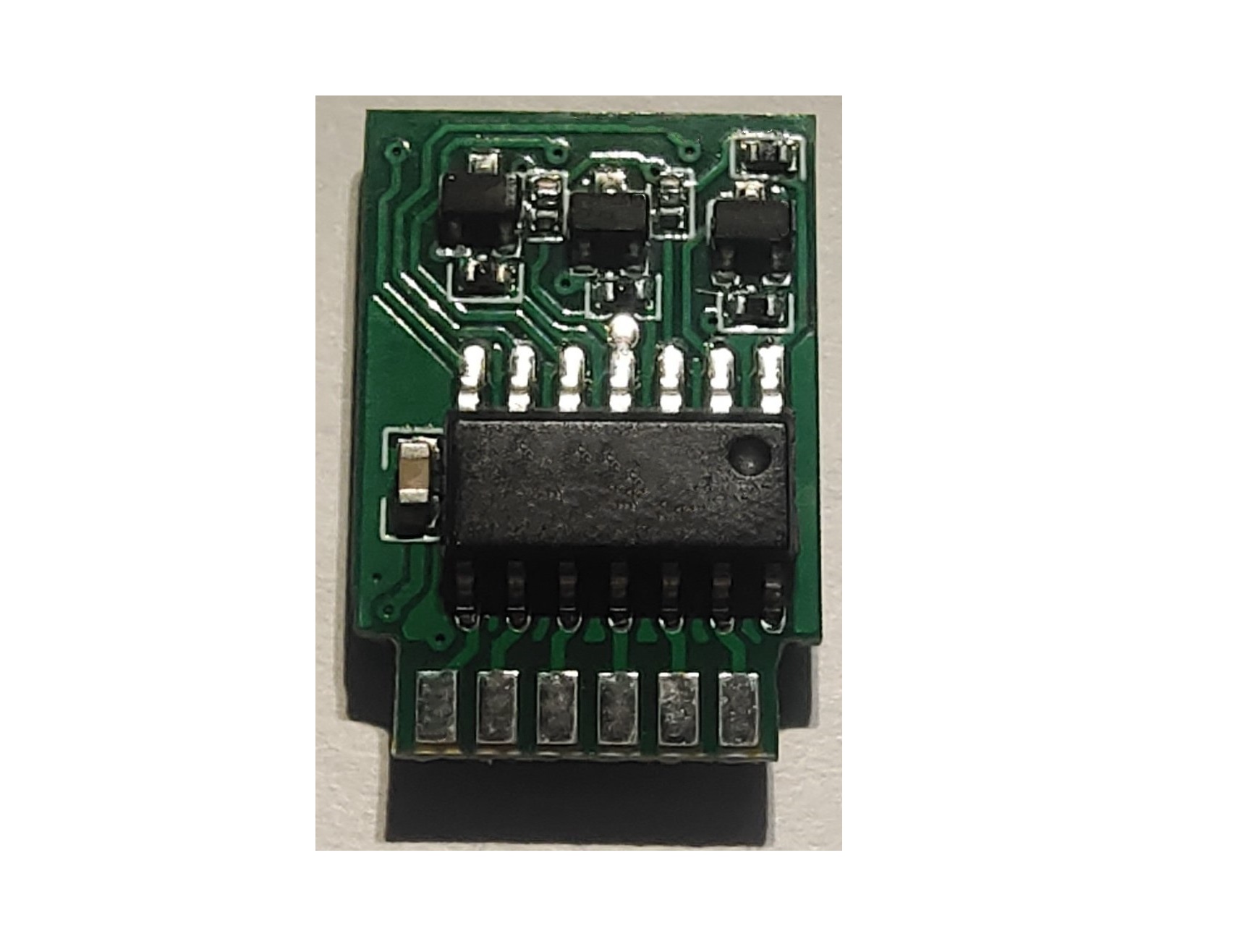

產品概述：
XD3023是針對智能開關而設計的雙控模塊，輕松升級普通智能開關為智能雙控開關，解決了智能開關和傳統機械開關聯動實現雙控的問題。
無需改動原有布線，輕松實現智能開關的雙控功能。
只需要一個雙控智能開關，即刻實現傳統雙控開關智能化，低成本實現雙控。
加入XD3023雙控模塊的智能開關（單火、零火均可），即可升級為智能雙控開關，實現：只需一個智能開關實現雙控。將其中任意一個傳統機械雙控開關更換為智能開關（雙控版本），另外一個傳統機械雙控開關保留仍然可以繼續正常使用，無需另外多買一個智能雙控開關或無線開關(隨意貼），也無需額外布線（保留原有雙控布線），
雙控模塊產品特性：
● 兼營傳統雙控：智能開關和傳統機械雙控開關聯動實現總體雙控，利用原有雙控機械開關來實現智能開關的雙控功能,而無需在機械開關端增加任何元件；
● 最大支持3路雙控開關；
● 超強抗干擾能力；
● 低功耗設計；
● 采用小體積模塊封裝；
● 無需更改原有智能開關上的控制板軟件,可以非常方便的加入雙控模塊實現雙控功能。
雙控模塊產品應用：
1) 單火線智能開關雙控升級；
2) 零火線智能開關雙控升級。
說明：加入XD3023雙控模塊的智能開關（單火、零火均可），即可升級為智能雙控開關，實現：利用原有雙控機械開關及布線來實現智能開關(非隔離應用)的雙控功能。

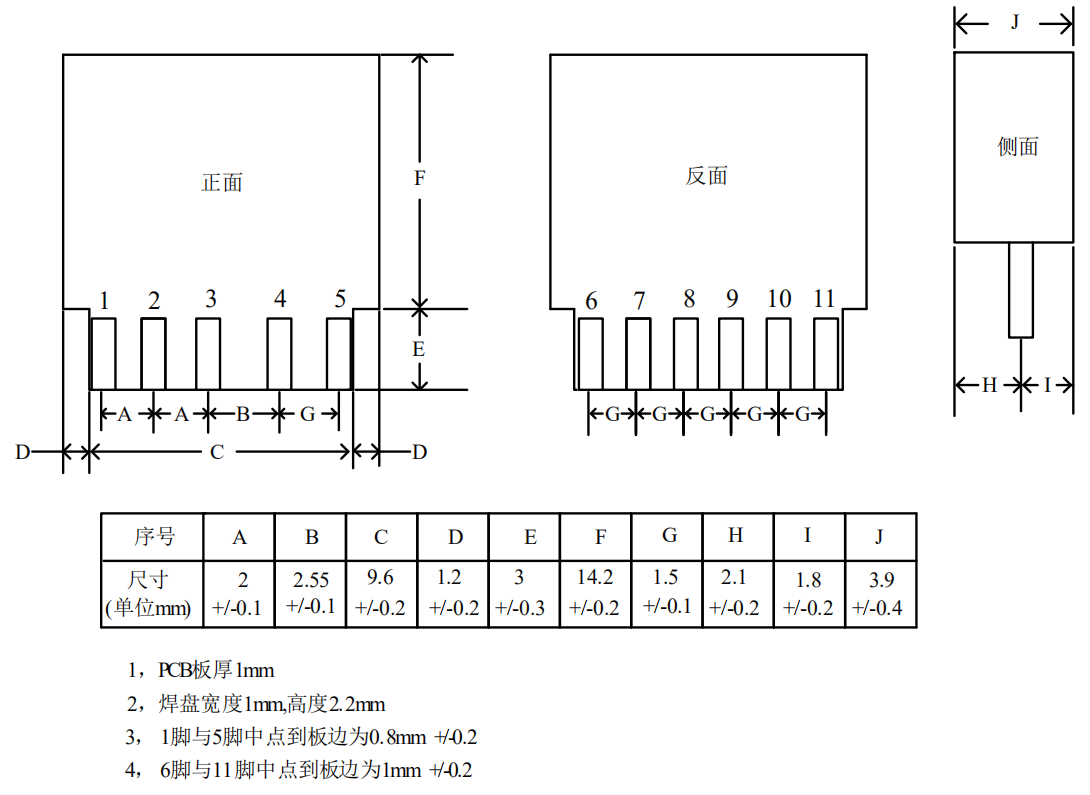

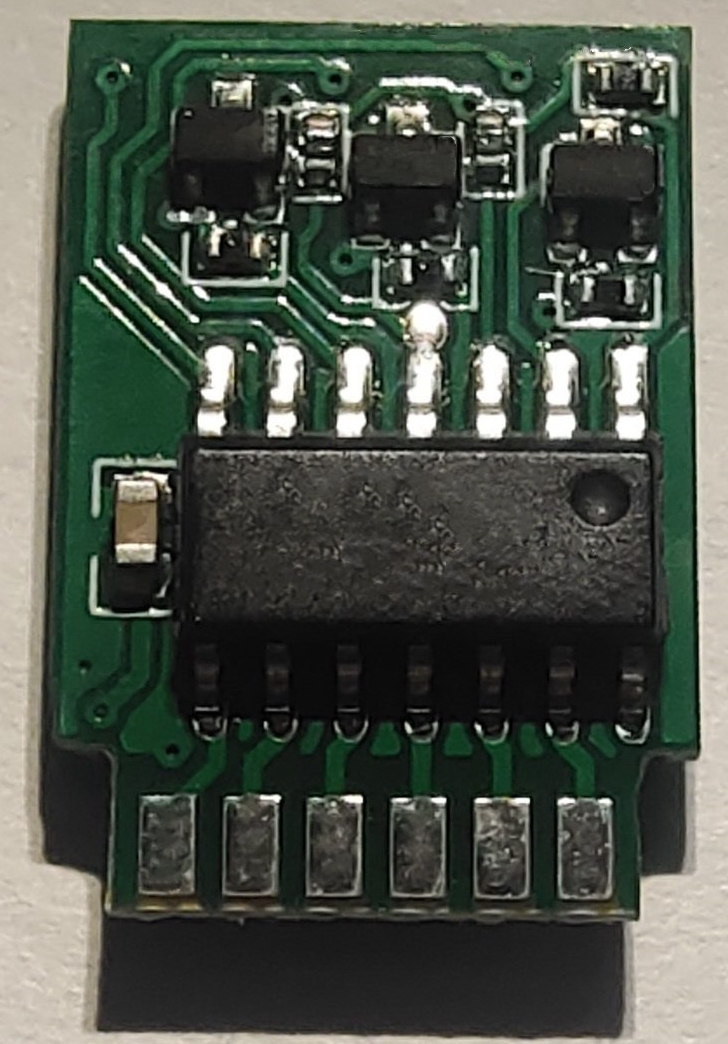

封裝尺寸圖：
引腳說明：
|
引腳編號
|
名稱
|
功能描述
|
備注
|
|
1
|
COM1
|
第一路雙控信號線輸入
|
|
|
2
|
COM2
|
第二路雙控信號線輸入
|
|
|
3
|
COM3
|
第三路雙控信號線輸入
|
|
|
4
|
GND
|
電源參考地
|
|
|
5
|
VCC
|
供電電源
|
|
|
6
|
KEY3_OUT
|
第三路信號輸出
|
|
|
7
|
KEY2_OUT
|
第二路信號輸出
|
|
|
8
|
KEY1_OUT
|
第一路信號輸出
|
|
|
9
|
NC
|
|
|
|
10
|
NC
|
|
|
|
11
|
NC
|
|
|
規格參數：
極限參數：
|
名稱
|
參數
|
|
供電電源
|
最大6.5VDC
|
|
存儲溫度
|
-20 ~ 60°C
|
電氣參數：
|
名稱
|
描述
|
最小
|
典型
|
最大
|
單位
|
|
VCC
|
電源供電
|
2.5
|
3.3
|
5.5
|
VDC
|
|
工作電流
|
條件：VCC=3.3V
|
25
|
-
|
100
|
uA
|
|
雙控反應時間
|
|
-
|
0.7
|
-
|
秒
|
|
工作溫度
|
-20 ~ +60°C
|
注: 上述參數值為常溫下的典型值，實際應用中因工作環境，測試方式不同可能有所差異。

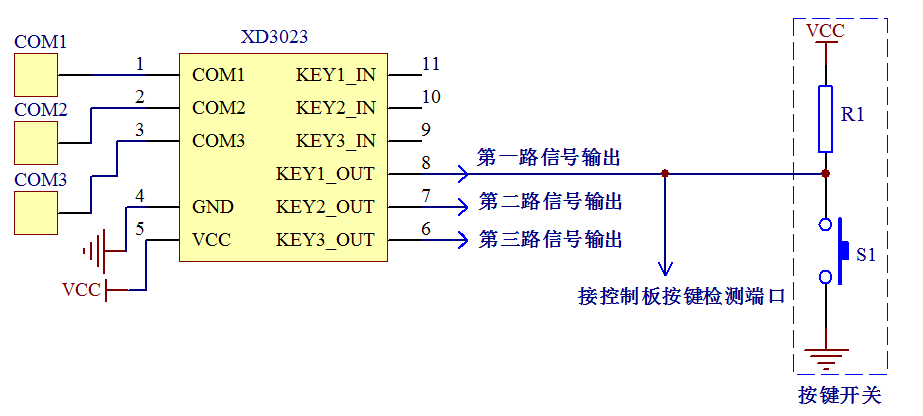

應用電路：
1, 參考應用圖只示例一路的按鍵信號輸入與輸出,其它兩路按示例增加即可.
2, 不能支持輸出信號為翻轉電平類型的觸摸芯片。

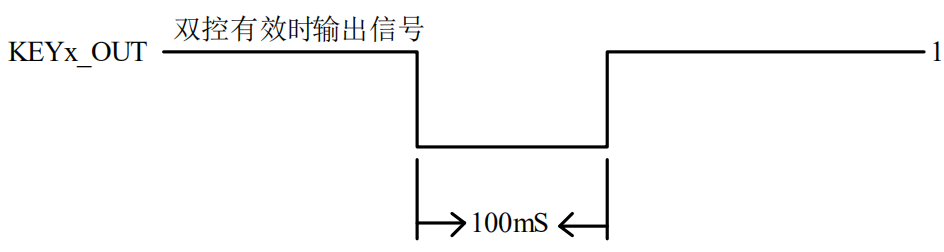

控制時序：
說明：
KEYx_OUT為信號輸出,其輸出電平狀態將由COMx(雙控信號)來決定.
其關系如下:
當檢測到COMx有效(雙控機械開關有動作并持續0.7S以上)時,KEYx_OUT輸出100mS低電平，
注：KEYx_OUT輸出高電平時為高阻態并內部上拉22K電阻后輸出。
雙控接線方法：

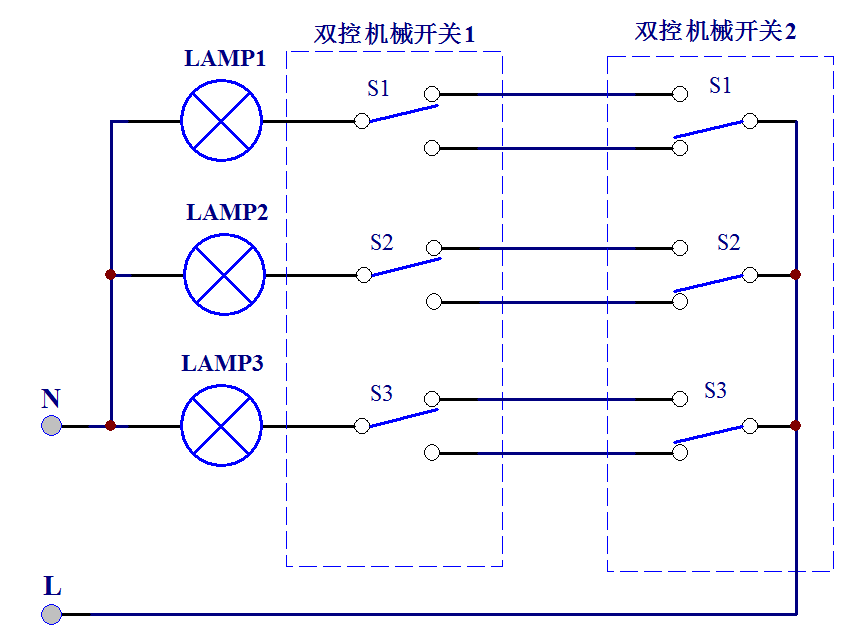

【第一種雙控機械開關接線方案】
以上為第一種非常常見的機械開關實現雙控的應用方案，在此方案里智能開關可連接到雙控機械開關1或者雙控機械開關2位置，具體實施方式如下：

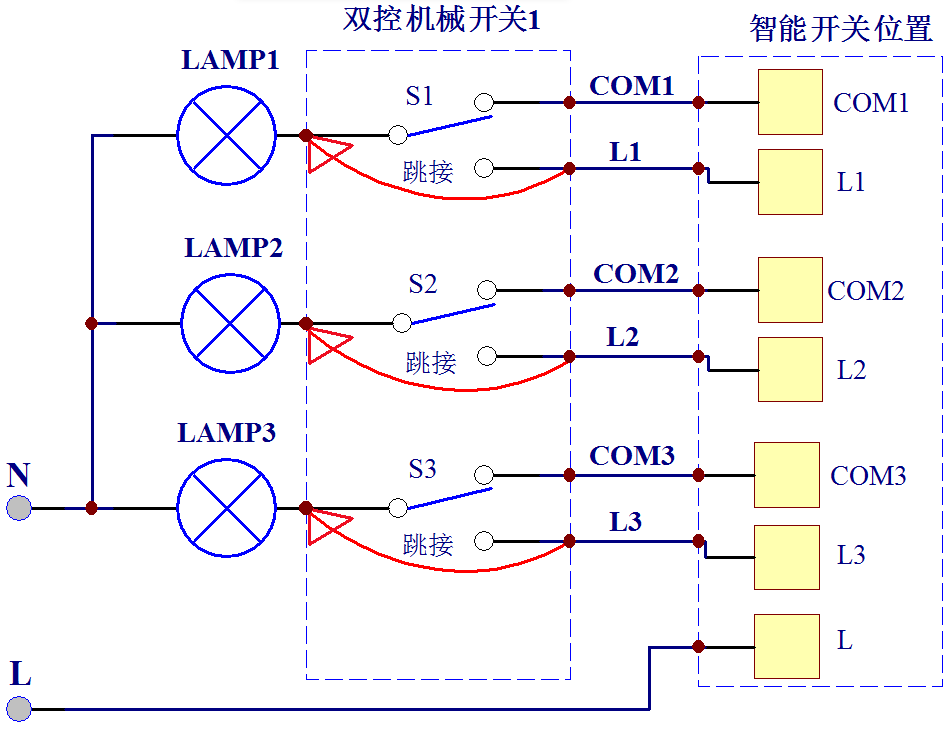

實施方式1

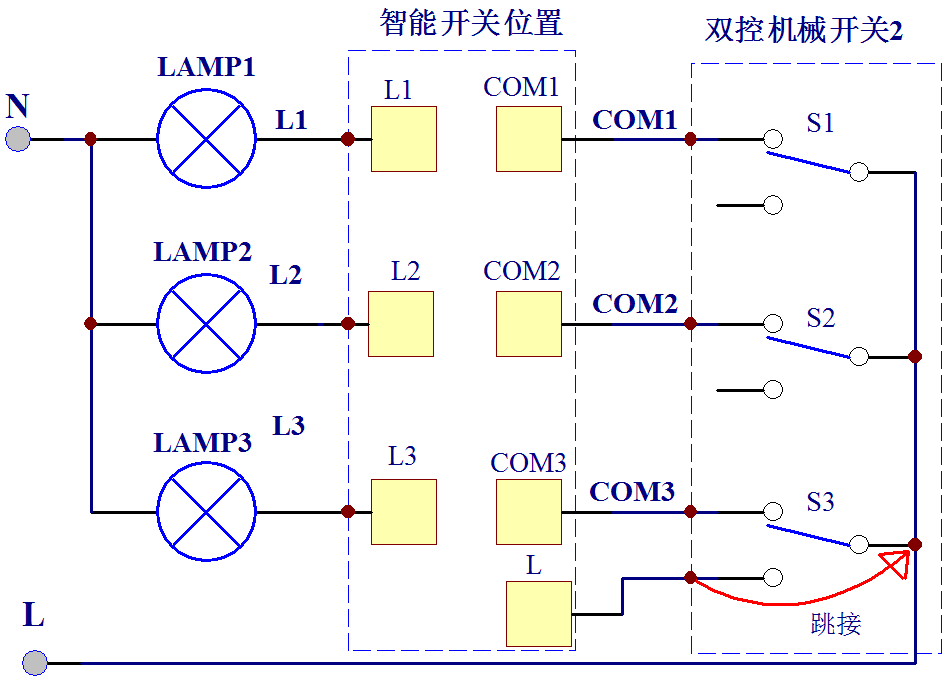

實施方式2
以上為第一種機械開關實現雙控的兩種智能開關安裝實施方式，對于實施方式2中的S1,S2,S3三個開關跳接其中一個即可，其目的就是要把L線連接到智能開關，所以理論上只需短接其中一路使其L能接入到智能開關的L端就行。
對于三路中其中有一路或多路接有燈帶或類似非常容易在關燈下微閃的燈具時，建議采用實施方式2圖紙來安裝，以避免出現閃的問題。

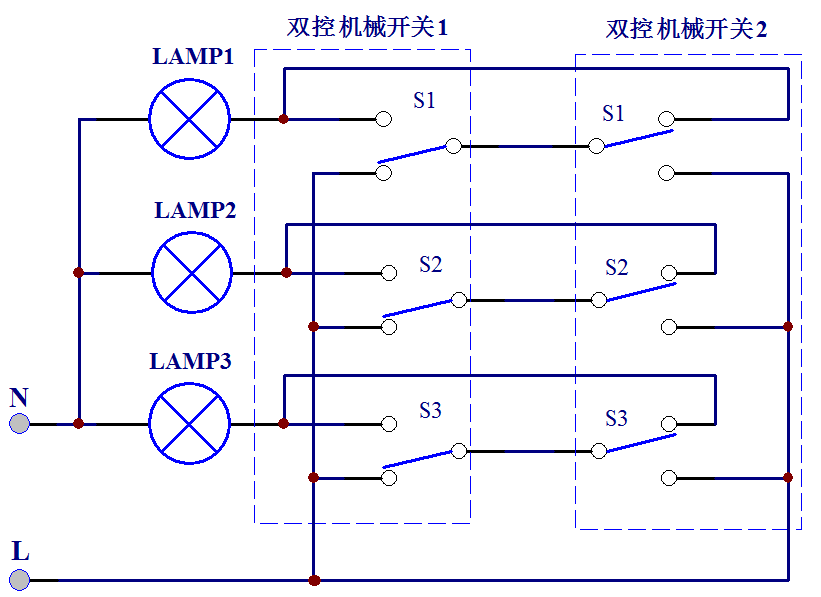

【第二種雙控機械開關接線方案】

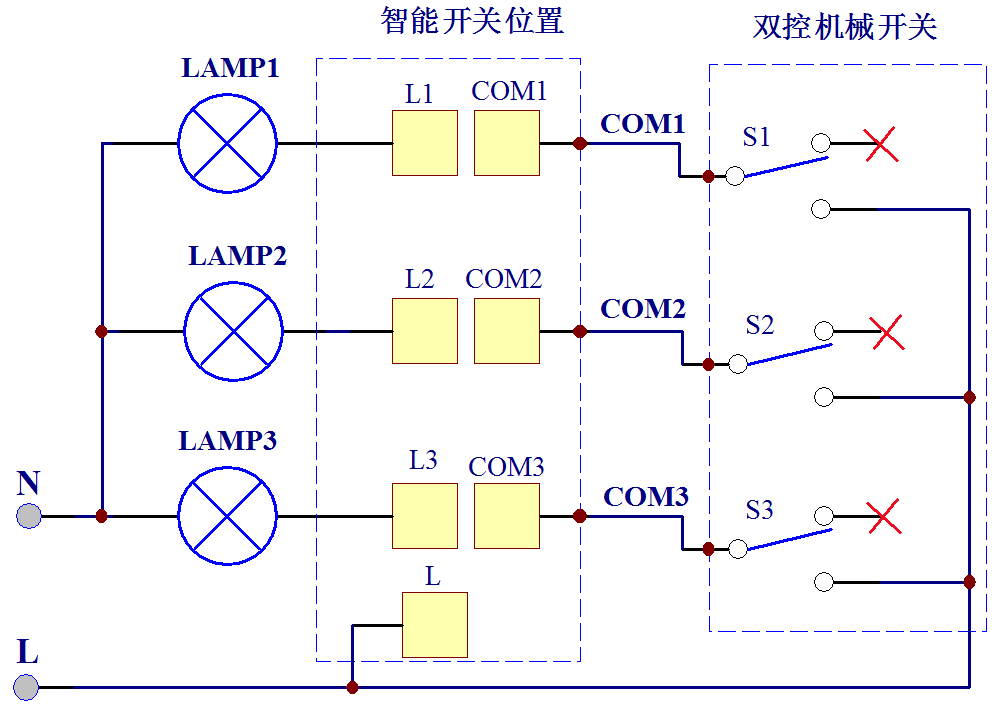

上圖為另一種常見的機械開關實現雙控應用方案，在此方案里因?yàn)閮蓚€(gè)機械開關為并聯結構，所以智能開關安裝在任何位置時其連接方式是一樣的，具體如下，
該安裝方法需要注意的是必須把機械開關的L1,L2,L3斷開(不接)才行。
對于上圖任何雙控實施方式里，其COMx雙控控制線可以接到任何一路里，比如第一路雙控開關的COM1線連接到智能開關的COM3控制信號輸入接口里，雙控會依然有效，只是機械雙控開關所控制的燈具與之前的位置不一樣，這樣對于安裝上來說會簡單方便很多，不會因?yàn)榻渝e(cuò)線而導致開關無效問題。
警告：
因該模塊涉及到高電壓，為了你的人身與設備安全，在上電測試過程中強烈要求使用交流隔離電源來供電!
提示：
上述應用電路僅供參考，詳細方案應用資料（應用電路原理圖及開發資料等）請聯系東莞市迅迪電子有限公司獲取。
