XD308H 高壓降壓芯片 非隔離降壓芯片 -超寬電壓輸入 降壓型DC/DC電源芯片 18-600VDC 輸出500mA  降壓型AC/DC電源芯片

1.1 非隔離降壓芯片概述：

XD308H是一款18-600VDC 超寬電壓輸入的高壓降壓型DC/DC電源芯片(高壓降壓IC)，可適應12-380VAC超寬電壓輸入(外部加整流濾波)，Max輸出持續電流可以達到500mA（峰值800mA），無音頻噪聲、發熱低，內部集成全面完善的保護功能（短路保護，過載保護，輸出過壓保護、輸出欠壓保護，過熱保護等）。 該超寬電壓輸入高壓降壓芯片(高壓降壓IC)以較低的BOM成本（外圍元件數目極少）方便的實現寬電壓高壓降壓小功率電源解決方案,  廣泛應用于非隔離型家電產品和工業產品等。

1.2 高壓降壓芯片/超寬電壓輸入降壓芯片產品特性：

1)高耐壓可工作于380VAC電網中（需加整流濾波器）

2)極低待機功耗：典型待機功耗小于40mW；

3）高轉換效率85%；
4)輸出Max持續電流500mA（峰值800mA)，輸出單一電壓：3.3V，5V，或12V，或24V等；
5)18-600VDC 超寬輸入電壓,可適應12-380VAC超寬電壓輸入；
6)全面的保護功能：
6.1)過流保護（OCP），輸出過載、過流與短路保護功能；
6.2)過溫保護（OTP），帶有遲滯的過熱關斷保護功能；
6.3)過壓保護（OVP）；

7)專為寬電壓輸入（18-600VDC）及高壓降壓轉換器設計,可適應12-380VAC超寬電壓輸入；

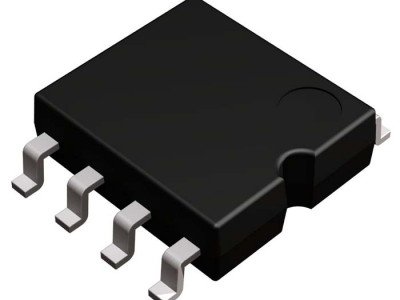

8)SOP8貼片封裝；

1.3 高壓降壓芯片/超寬電壓輸入降壓芯片典型應用（非隔離）：

1)替代低效率的阻容降壓供電電路(如低壓電器，智能電表，自動化儀表電源等)；
2)LED驅動
3)小家電電源
4)工業控制電源

9)儀表與工業控制器電源方案
10)BMS電池管理系統
11)智能電網CT取電電源
12)無源繼電保護自供電
13風光互補控制器

14)無刷直流電機電源

15)智能家居（零火電子開關，插座，排插等等）

16)其他非隔離輔助電源

1.4 非隔離降壓芯片典型應用電路：

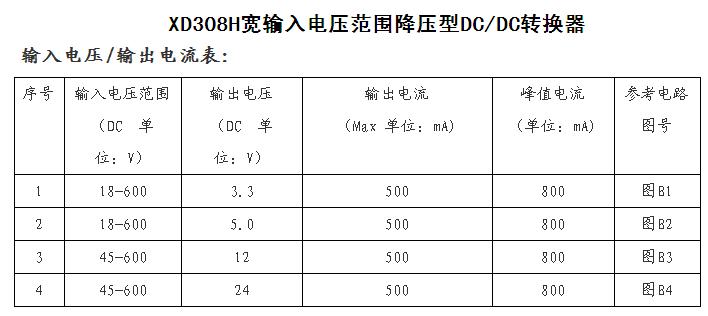

1.5 高壓降壓芯片/超寬電壓輸入降壓芯片的輸入電壓/輸出電流表：
