XD312 15-800Vdc超寬電壓輸入DC/DC電源轉換器|DC-DC電源模塊

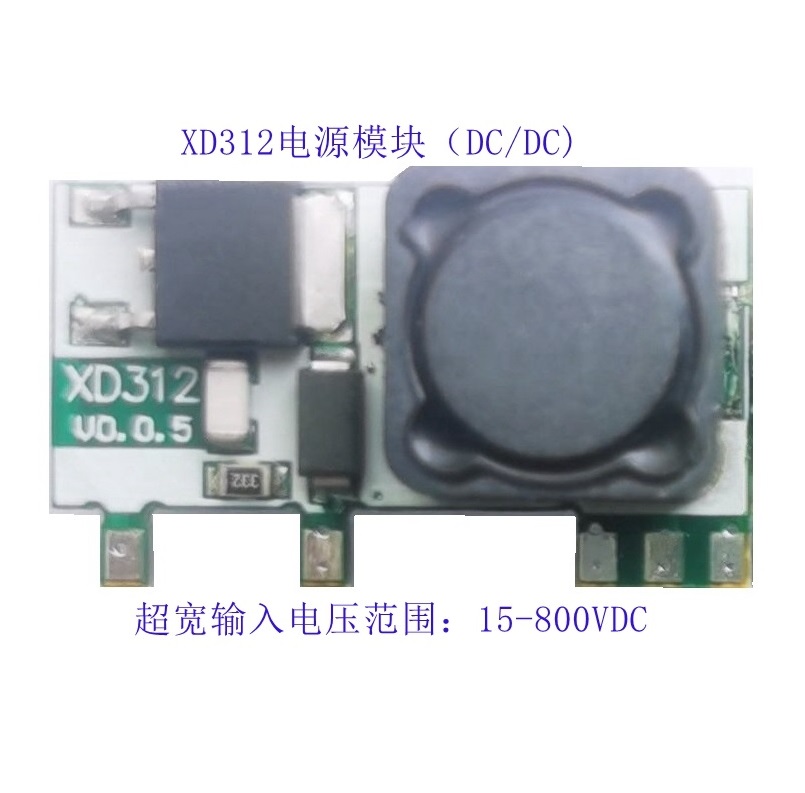

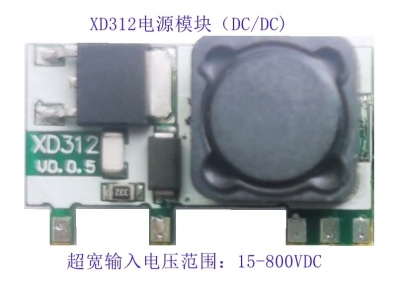

XD312 3W超寬輸入電壓范圍 超低功耗電源模塊
概述：
XD312為本公司新一代超低功耗、超寬電壓輸入范圍的DC—DC非隔離電源模塊，具有轉換高效率、高可靠性、體積小等特點，適應于儀器儀表/電流互感器/工業遙控器等產品。
產品特性：
* 超寬電壓輸入范圍：15-800VDC；
* 超低功耗：待機功耗低至5mW；
* 3.6W最大輸出功率：輸出電壓12V(其他輸出電壓可定制),輸出電流300mA(輸入小于400VDC時),(恒流型可定制)；
具有輸出短路、過流保護功能；
* 超小體積。
產品應用：
*儀器儀表
*工業遙控器
*電流互感器
*低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)。
*

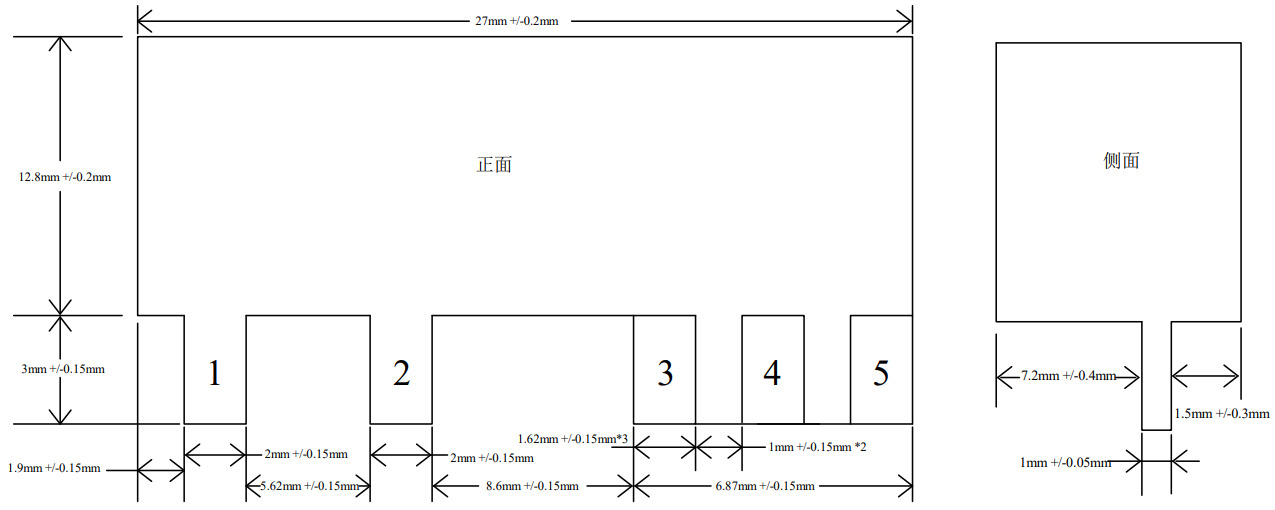

外觀尺寸圖：
引腳說明：
|
引腳編號 |
名稱 |
功能描述 |
|
1 |
VIN- |
負電源輸入腳 |
|
2 |
VIN+ |
正電源輸入腳 |
|
3 |
VOUT+ |
正電源輸出腳 |
|
4 |
CIN |
外接電容到3腳(VOUT+) |
|
5 |
VOUT- |
負電源輸出腳 |
規格參數：
極限參數：
|
項目 |
極限值 |
|
輸入電壓 |
800VDC |
|
輸出電流 |
300mA |
|
存儲溫度 |
-20 ~ +85°C |
說明：實際應用中超過上述極限值可能會導致電源模塊的永久性損壞。
電氣參數：
|
特性參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
工作電壓 |
|
15 |
- |
750 |
VDC |
|
啟動電壓 |
|
15 |
- |
- |
VDC |
|
欠壓保護 |
|
8 |
- |
- |
VDC |
|
輸出電壓 |
VIN=750V,Iout=0mA |
11.6 |
12 |
12.3 |
VDC |
|
輸出電流 |
VIN<400VDC |
- |
- |
300 |
mA |
|
400>VIN<650VDC |
- |
- |
250 |
mA |
|
|
VIN>650VDC |
- |
- |
220 |
mA |
|
|
時間<60S,VIN<650 |
- |
- |
350 |
mA |
|
|
待機功耗 |
VIN=750V,Iout=0mA |
<5 |
mW |
||
|
紋波噪音 |
Iout=100mA |
- |
- |
150 |
mVPP |
|
電源效率 |
VIN=750V,Iout=220mA |
- |
75 |
- |
% |
|
VIN=750V,Iout=100mA |
- |
78 |
- |
||
|
負載調整率 |
VIN=750V,
Iout=1mA~220mA |
<3 |
% |
||
|
電壓調整率 |
VIN=15V~750VDC,
Iout=100mA |
<2 |
% |
||
|
短路保護 |
支持 |
||||
|
限流保護 |
<450mA |
||||
|
工作溫度 |
-20~70°C |
||||
注：
1.在輸入電壓小于模塊設定輸出電壓時，那么模塊會以直通模式輸出，輸出100mA時，壓差0.8V左右；輸出250mA時，壓差2V左右。
2.上述參數值為常溫環境測試下的典型值，實際應用中因工作環境不同可能有所差異。
如使用環境溫度過高，輸出電流需降額使用，具體以實際測試為準。

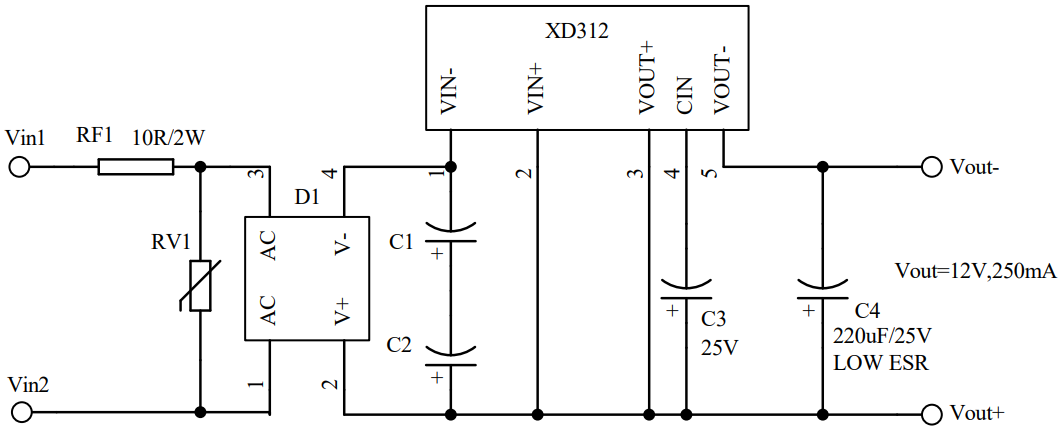

典型應用電路
注：
{C}1. {C}C1,C2容量串聯后最少需大于2uF,耐壓值串聯后也應大于輸入電壓。當輸入處于交流寬范圍供電(如AC18~AC400)時，C1，C2建議取10uF及以上。
{C}2. {C}C3取值：輸入處于交流寬范圍供電(如AC18~AC400)時,C3使用470uF；純直流供電（如
電瓶等）取100uF至220uF即可。
3. D1耐壓需大于輸入電壓。
警告：
因該模塊為高壓供電電源模塊，其中將涉及到高電壓，為了你的人身與設備安全，在上電調試過程中建議使用交流隔離電源來供電!
應用案例： XD312 寬電壓輸入電源及在工業遙控器中的應用
提示
獲取詳細應用電路原理圖及開發資料請與東莞市迅迪電子有限公司聯系。
web：www.lnxmhsmm.com email: xunzhi168@126.com
技術QQ:1351554959 手機:18688671270（微信同號） 聯系人:王生 電話:0769-81877307
