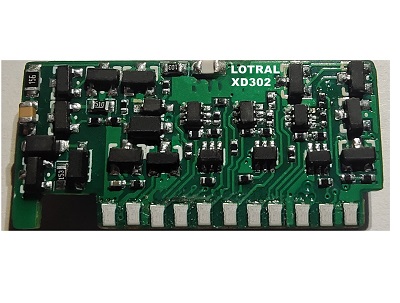

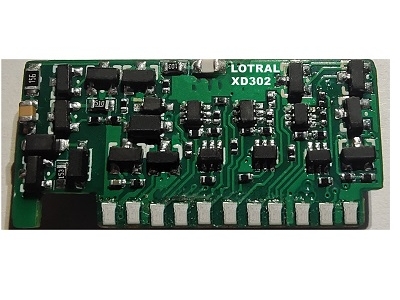

產品概述：
XD303A為WiFi/NB-IOT單火線開關模塊,外圍電路簡單、零件極少，可輕松開發無需“消閃器”的WiFi單火開關、NB-IOT室溫采集器開關等，建議搭配XD508專用控制芯片使用。
產品特性：
* 支持包括燈帶,智能燈具等各類燈具不閃爍，無需安裝“消閃器”（控制板配合低功耗優化）；
* 超寬電壓：110V/220V市電通用；
* 較大電流：可驅動WiFi、NB-IOT等無線模塊；
* 外圍簡單：大大降低了單火開關的BOM成本、生產成本；
* 直接驅動磁保持繼電器（3V單/雙線圈）。
產品應用（單火線開關）：
1) WiFi單火線開關；
2) NB-IOT開關型室溫采集器；
3) 其他單火線開關。
外觀尺寸圖：
引腳說明：
|
引腳編號 |
名稱 |
功能描述 |
|
1 |
IN |
直流電壓輸入 |
|
2 |
CIN |
電源輸出 |
|
3 |
BAT+ |
外接儲能器件 |
|
4 |
3.3V |
3.3V輸出 |
|
5 |
CE |
3.3V輸出控制 |
|
6 |
K3_CtrL+ |
K3_CtrL+為高時,K3+為低; K3-為高；K3_CtrL+ 為低時,K3+與 K3-懸空。 |
|
7 |
K3_CtrL- |
K3_CtrL-為高時,K3+為高; K3-為低；K3_CtrL- 為低時,K3+與 K3-懸空。 |
|
8 |
K2_CtrL+ |
K2_CtrL+為高時,K2+為低; K2-為高；K2_CtrL+ 為低時,K2+與 K2-懸空。 |
|
9 |
K2_CtrL- |
K2_CtrL-為高時,K2+為高; K2-為低；K2_CtrL- 為低時,K2+與 K2-懸空。 |
|
10 |
K1_CtrL+ |
K1_CtrL+為高時,K1+為低; K1-為高；K1_CtrL+ 為低時,K1+與 K1-懸空。 |
|
11 |
K1_CtrL- |
K1_CtrL-為高時,K1+為高; K1-為低；K1_CtrL- 為低時,K1+與 K1-懸空。 |
|
12 |
VCC |
電源2輸出 |
|
13 |
GND |
接地 |
|
14 |
MOS_G |
外置MOS輸入 |
|
15 |
MOS_D |
外置MOS管D極 |
|
16 |
K1- |
接第1路繼電器線圈端 |
|
17 |
K1+ |
接第1路繼電器線圈端 |
|
18 |
K2- |
接第2路繼電器線圈端 |
|
19 |
K2+ |
接第2路繼電器線圈端 |
|
20 |
K3- |
接第3路繼電器線圈端 |
|
21 |
K3+ |
接第3路繼電器線圈端 |
|
22 |
DATA |
接XD508的DATA |
|
23 |
GND |
接地 |
規格參數：
極限參數：
|
項目 |
極限值 |
|
IN輸入電壓 |
400VDC |
|
3.3V最大輸出電流 |
200mA |
|
最大驅動繼電器電流 |
180mA |
|
存儲溫度 |
-40 ~ +80°C |
說明：實際應用中超過上述極限值可能會導致電源模塊的永久性損壞，在應用設計中請注意。
電氣參數：
|
特性參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
IN 輸入電壓（DC） |
|
10 |
- |
380 |
V |
|
3.3V 輸出電壓（DC）
|
- |
3.15 |
3.3 |
3.45 |
V |
|
VCC 輸出電壓 |
開燈下 |
7 |
8.5 |
10 |
V |
|
平均待機功耗 |
VIN=310VDC, Iout=200uA |
- |
2 |
- |
mW |
|
電源效率 |
VIN=20V,Iout=200mA |
- |
- |
80 |
% |
|
VIN=310V,Iout=200mA |
- |
- |
65 |
||
|
工作溫度 |
-20~70°C |
||||
注:
上述參數值為常溫下的典型值，實際應用中因工作環境，測試方式不同可能有所差異。
測試電路：
測試條件：輸入220VAC,(VDC=310),常溫28℃。
|
輸入電流 |
輸出電壓 |
輸出電流 |
|
7uA |
3.3VDC
|
200 uA |
|
9 |
300 uA |
|
|
11.5 |
