Zigbee3.0單火開關電路主要由兩部分組成：單火開關底板 + 單火開關控制板。其中底板主要由單火線電源模塊XD3390A和單火線驅動模塊XD-KC024A組成；控制板由Zigbee3.0單火線開關模塊（XD3201W，XD3202W，XD3203W，XD3204W分別用于1-4位開關）組成。

單火開關采用標準Zigbee3.0無線通信協議，可以快捷接入主流品牌的ZigBee3.0網關。基于EFR32MG芯片，采用標準Zigbee3.0的單火開關方案，可方便的完美無縫接入各廠商自己的Zigbee3.0網關（迅迪提供接口文件）、云服務以及控制終端（App、小程序、兼容第三方智能音箱），全面解決Zigbee3.0單火開關硬件、軟件開發周期較長的行業問題，實現了免開發的高性價比單火線智能開關解決方案，無需電路設計，無需軟件設計，只需要根據自己的開關外殼調整修改一下PCBLayout即可。成熟方案、現成電路、推薦選型及技術支持等全方位助您快速實現工程樣板到量產的過程。

單火線開關方案特點：
1.采用標準協議：ZigBee3.0能方便快捷接入主流品牌的ZigBee3.0網關。
2.支持15dBm超大發射功率（解決了功耗與控制距離近的問題）；
3.無線控制響應時間250mS，按鍵響應時間200ms（解決了功耗與APP反應慢的問題）；
4.支持1~4位單火線智能開關；
5.支持每路3W-2200W負載燈具（無鬼火不閃爍、開關發熱低）；
6.狀態反饋：開關狀態實時反饋一目了然。
7.燈具檢測：檢測燈具是否安裝或損壞。
8.夜間指示：按鍵自帶夜間指示燈(藍色呼吸燈)，晚上不用摸黑開燈；待機狀態藍色指示，柔光LED，溫和不刺眼。
9.方案免開發：成熟硬件及固件，無需技術開發，能夠幫助客戶縮短產品開發周期、降低研發成本，有利于客戶更快搶占市場。

單火線開關方案介紹：

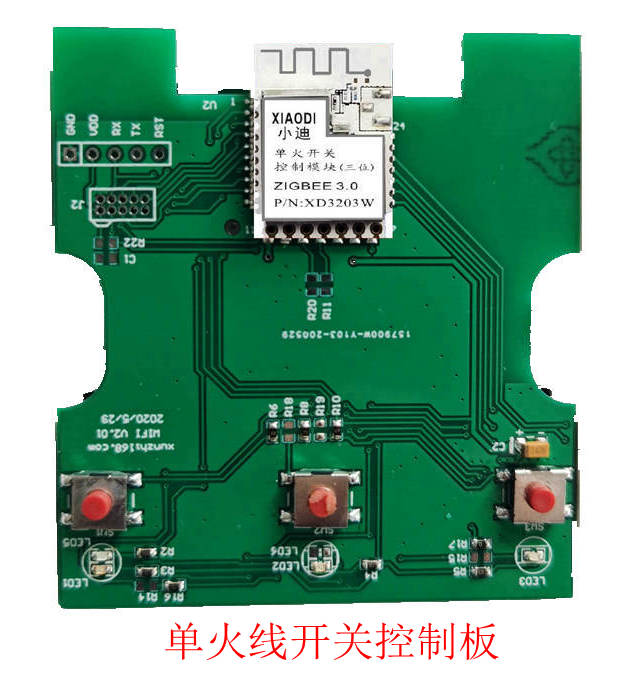

Zigbee3.0單火開關方案主要由兩部分組成：單火開關底板 + 單火開關控制板。

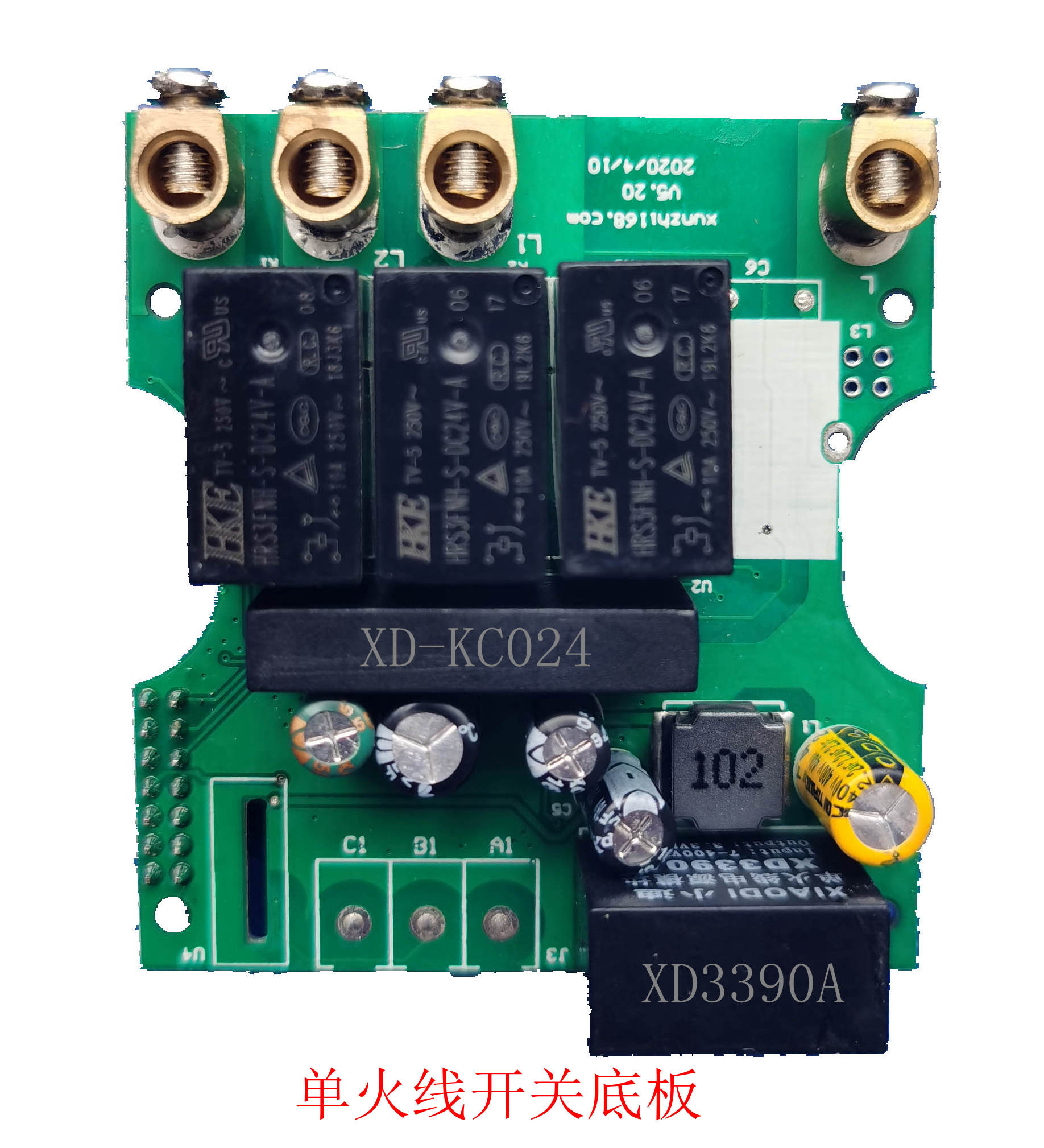

1.單火開關底板：采用迅迪電子（專門做單火,做得更專業）的成熟穩定的單火線技術方案（高性價比的大功率繼電器方案，各類燈具兼容、3-2200W負載通用，無“鬼火”不閃爍、觸點不粘結，電路不燒機），單火開關底板主要由單火線電源模塊XD3390A和單火線驅動模塊XD-KC024A及其他元器件組成（XD3390A典型功耗小于2.3mW(@Vout1=3.3V帶載200uA時），空載功耗趨近“零”mW。）。

單火線開關底板PCBA批量生產的電子元器件總成本約25元左右（包括單火線模塊、三個繼電器、PCB板、銅接線柱、其他電子元件等）。
2.單火開關控制板：其核心部件為Zigbee3.0單火線開關模塊，區分1位、2位、3位、4位分別應用于1-2-3-4鍵單火智能開關。單火開關Zigbee3.0控制模塊包括Zigbee3.0模塊及其內部集成的控制軟件（固件）組成。

 2.1） Zigbee3.0模塊：采用業內領先的無線通訊芯片廠商Silicon Labs（亦稱“芯科科技）的EFR32MG芯片（功能強大而性能穩定），并由世界500強企業的代工廠家生產的Zigbee3.0模塊（確保工藝先進和品質可靠）。

 2.2）控制軟件（固件集成）：采用Zigbee3.0標準協議棧及成熟單火開關優化算法，性能穩定功耗極低。
迅迪電子采用Silicon Labs EFR32MG21芯片模塊開發的ZigBee單火線開關控制模塊是一款嵌入式Zigbee無線通訊模塊，不僅支持最新的

Zigbee3.0標準亦可向后兼容，具有業內領先的RF性能。

ZigBee單火線開關控制模塊系列型號：
一位Zigbee3.0單火線開關模塊：XD3201W
二位Zigbee3.0單火線開關模塊：XD3202W
三位Zigbee3.0單火線開關模塊：XD3203W
四位Zigbee3.0單火線開關模塊：XD3204W
