ZigBee智能開關，是基于ZigBee協議而設計的智能開關，主要用于家庭常用燈具、電器的開關。與普通智能開關相比，它具有自組網功能，無需對碼學習，簡單易用；并且與主機配合，即可通過手機、電腦、平板電腦、ipad等移動終端，實時查看并遠程操控家中燈光、電器的開關（即使遠在離家千里以外的地方，也能隨意切換開關）。實現無線布控，用戶可以遠程操控開關的啟閉，具有成本低、操作簡單、穩定性高、抗干擾能力強、電力損耗小，散熱速度快，使用壽命長、維修方便、安全性好等優點，在室內布置后，房間里所有的燈都可以在每個開關上控制，并且房間里所有電燈的狀態會在每一個開關上顯示出來（實現對遠程燈光狀態雙向信息的查詢和反饋功能）。

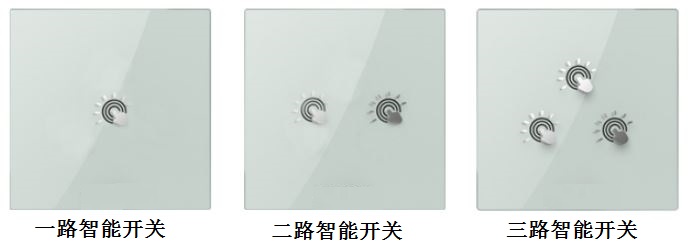

ZigBee智能開關應用廣泛，適用于家庭、辦公、醫院和酒店等場合，是當前智能開關的主流。ZigBee智能開關通常分為1 開、2 開、3 開，支持觸摸控制，支持遙控控制，支持智能遠程控制，并帶狀態反饋功能。

單火線ZigBee智能開關是在ZigBee協議基礎上開發的由單火線供電的開關，它是ZigBee技術與單火取電技術的優選結合。

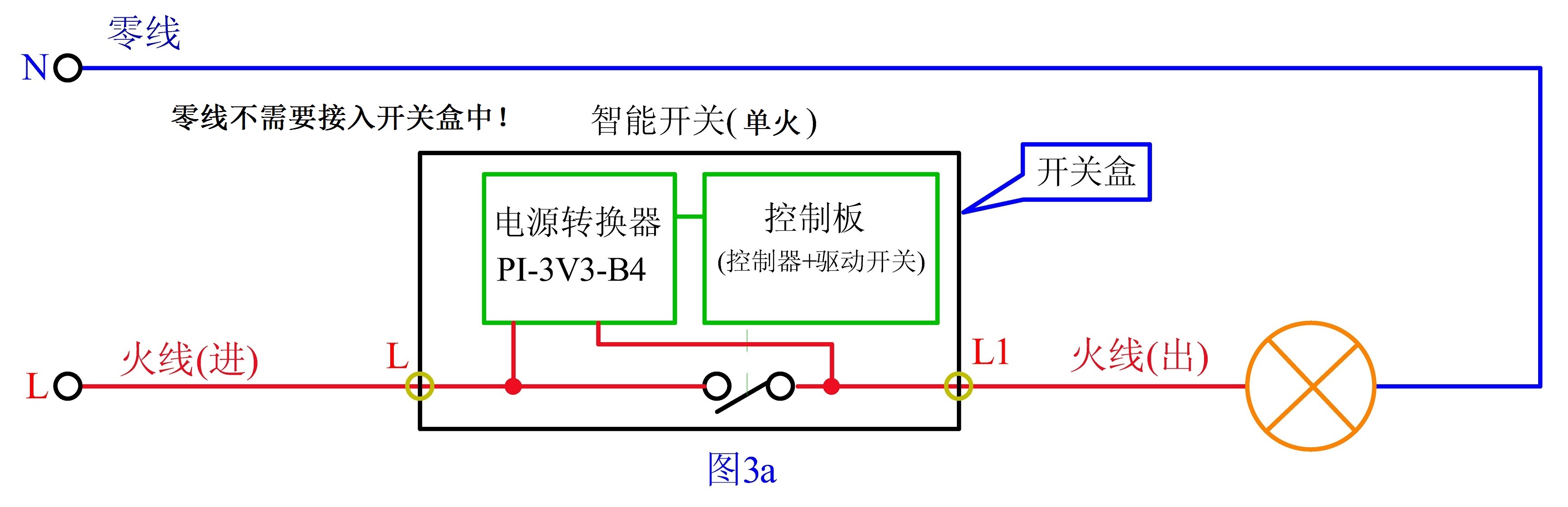

單火取電技術解決了智能家居電子開關的“免布線”安裝問題。由于國內的墻壁開關布線都只是一根火線，而現在一般智能家居的開關是零火線開關，需要兩根線給它供電，安裝智能家居開關就需要重新布設零線，裝修好的房子就不方便安裝智能家居開關。而采取單火取電技術，就可以解決這個難題。 單火線取電技術的難點在于：在燈具關閉時，單火智能開關是和燈具串聯后接入電網的，所以流過智能開關和燈具的電流大小是一樣的，電流小就會導致智能開關電路不能工作，如果電流過大就會導致燈具會有間歇性閃爍等問題，這個難題一直是國內外限制單火線（單極）智能開關發展的主要技術瓶頸，成熟穩定的單火線供電技術是有效突破這個技術瓶頸的必要手段。

真正的ZigBee單火線智能開關采用了成熟穩定的單火線供電技術，無需在負載的零火線兩端并接任何避免某些燈具閃爍的所謂“安規電容”或“抗干擾電阻”! （安裝這類組件存在諸多缺陷：負載兼營性不強，發熱及耗電，并且有極大的安全隱患!）

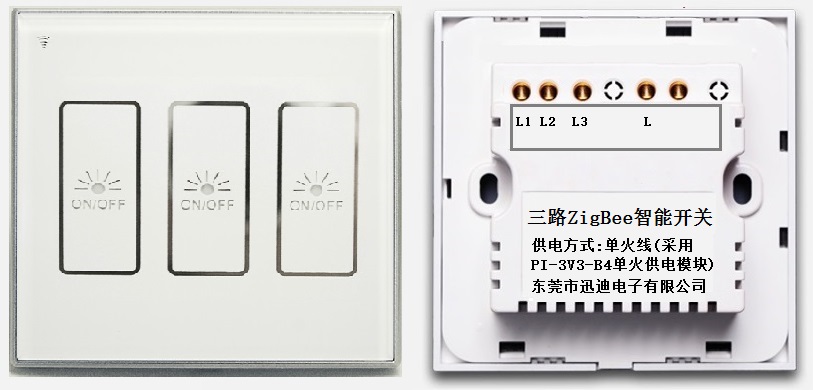

采用成熟穩定的單火線供電技術和 ZigBee 技術，解決了現有技術中功耗高、成本高、組網能力差、傳輸距離短、安全性低、兼容照明燈具少等技術問題。ZigBee智能開關內部裝有單火線取電模塊（如可控硅專用型PI-3V3-B4，繼電器專用型PI-05V-D4等)來實現單火線輸入，布線方法與傳統開關相同，安裝方便，無需鑿墻，不用改動任何線路，直接替換原有墻壁普通機械開關。在智能開關內部置入ZigBee模塊（如CC2530等），可以無限自由組網，能夠?qū)⑺屑译娙诤系较到y(tǒng)中，從而實現通過手機APP、電腦、ipad等移動設備控制家中所有燈光、電器，并且能夠?qū)崟r顯示燈具及電器被控制的真實狀況。

采用成熟穩定的的單火線取電技術的智能開關具有如下特點：

1.單火線控制，直接替換原有墻壁普通機械開關，無需重新布線，直接替換傳統86開關，無需另接零線，無需改動燈具任何線路，可手控也可遙控，相互無影響，安裝簡單，快捷安全；

2.超低的待機功耗，待機時燈具無閃爍現象；

3.大幅度兼容常用照明燈具(如LED燈、節能燈、日光燈、白熾燈，熒光燈、鎢絲燈等)，不必外部駁接接電容電阻等配件；

4.采用多路供電技術，待機功耗更小，并且供電不分主次，有效避免了有一路燈具損壞而導致整個開關產品不能使用的情況發生；

【單火線模塊選型】

1）XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2）XD301F單火線開關模塊|適用于智能中控屏｜全面屏｜觸屏語音智能開關等

3）XD30A單火線開關模塊|適用于WiFi/NB-IOT單火開關

4）XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

5）XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器（開燈取電）

6） XD101 XD102零火轉單火套件 零火智能開關單火線供電套件組件(外接式）【new]
