單火線電源是智能開關(如觸摸開關，無線遙控開關，Zigbee開關等)中重要的組成部分，其核心技術就是單火線取電技術。

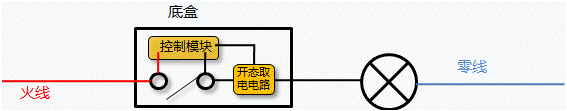

單火線智能開關的控制示意圖如下:

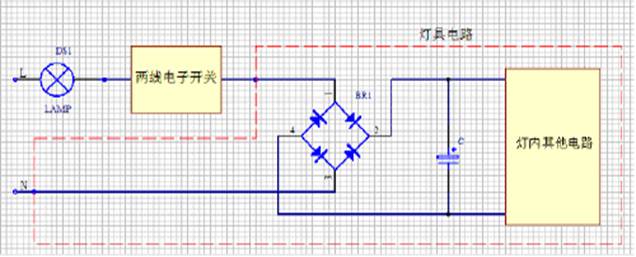

單火線智能開關的技術難點: 由于單火線開關取任意一點電都是要流過燈具的，所以當開關的耗電量大于約為220V/50uA左右的時候，當電量達到燈具內部電容充電需求的時候，形成瞬間電流，一個小功率W數燈，比如2W的LED，就勢必出現閃爍。因為2W的燈，它點亮的電流很小=2W/220V=9mA。這就是俗稱的“鬼火”，也就是燈具在關閉狀態下的閃爍現象(參考閱讀：單線制電子開關帶節能燈(LED燈)會閃爍的原因)。
對于需要遠程控制的無線遙控智能開關，勢必需要更多的電量，又要平衡“鬼火”問題，所以這個就是單火線取電的難點。開關工作時需要的瞬間電流至少要2mA （315MHz)或 30mA(ZigBee). 所以對于電流需求偏大的ZigBee開關產品，單火線取電就更為困難。
為了獲得理想的單火線電源解決方案，經過多年的基礎研究和技術攻關，東莞迅迪電子有限公司研制推出了一系列適合于單火線智能開關產品使用的小型化模塊電源。
低功耗小功率電源主要應用于智能家居的執行單元（如智能開關,智能插座）或小型的控制器中，在此領域內應用的電源通常是 AC/DC(DC/DC) 小功率產品，Min的應用需求可能在 1W 以內，功能稍復雜的產品可能用到 ２W-5W 的電源產品。對產品的要求有如下幾個方面：
（1）小體積，方便安裝于標準外殼內；
（2）超低功耗，降低產品的待機功耗或智能開關的“鬼火”現象
(3) 效率高，發熱低；
（4）故障率低， 質量穩定可靠是產品的首要因素。
該系列產品為SIP４腳插針結構的超小型DC/DC (AC/DC) 電源，其尺寸
為L18*W9.5*H15.5mm，為業內該類型電源較小體積。其特點由于采用了先
進的電路結構，成本得到了很好的控制，非常適合運用在智能開關等智能家居產品中大量廣泛應用，目前已經成功應用于多個智能家居產品中，如智能插座(零火線)、智能開關(單火線)等。具體產品參數可以參考:
東莞迅迪電子有限公司網站：www.lnxmhsmm.com。
東莞市迅迪電子公司研發推出的PI系列超小型一體化智能家居單火線電源模塊,其輸入電壓范圍非常寬(13V-380V) 、輸出功率較大( 200mA)、輸出電壓可選(3.3V,5V等),燈具負載范圍寬(1W-3000W)、功耗低發熱較 小?？梢詾榭刂齐娐?/span>(如專用控制IC，MCU，紅外接收頭,RF遙控模塊，ZigBee模塊，藍牙模塊，繼電器或者可控硅等 )提供穩定的工作電源
|
|
|
|

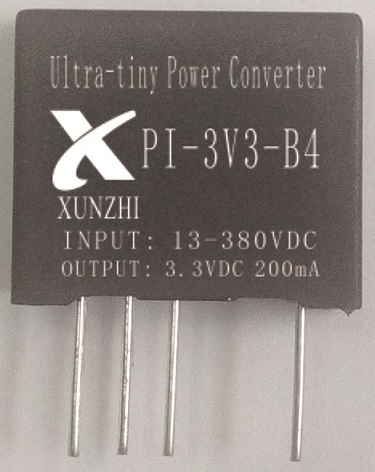

圖a1 產品實物圖
|
圖a2 引腳圖 |
|
|
|
|

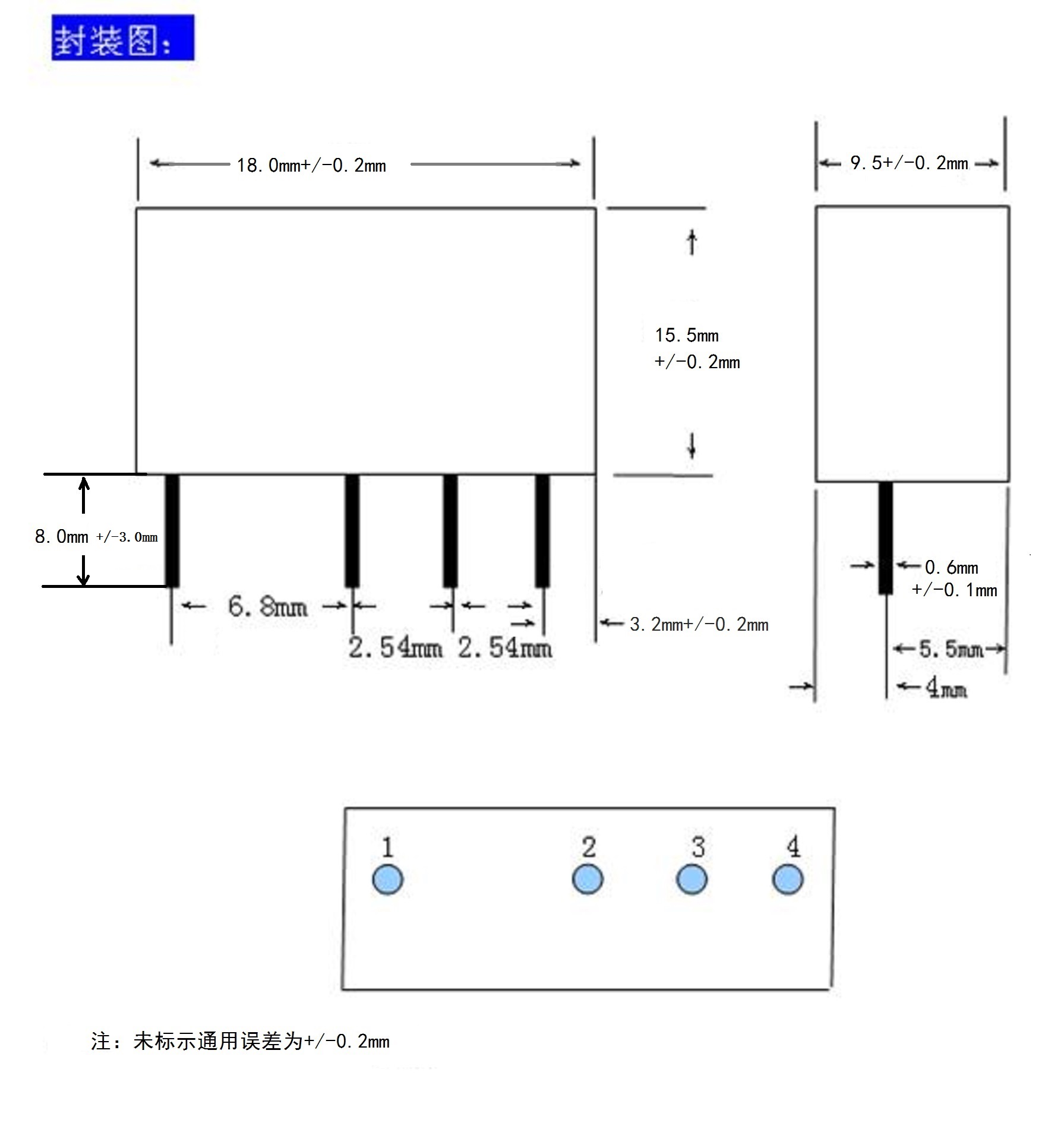

圖a3封裝尺寸圖 |
|
產品特點：
* 超寬輸入電壓：13-380VDC
* 輸出保護功能：短路和過流保護
* 高效率：電源Max效率>65%;
* 大電流：輸出Max電流200mA;
* 低功耗：輸出空載時功耗小于5mW;
* 內部集成LDO電路：穩定輸出5Ｖ電壓(3.3V/3V),無需要外部另加穩壓IC電路
* 超小體積：L18*W9.5*H15.5m
[附]參考應用電路原理圖

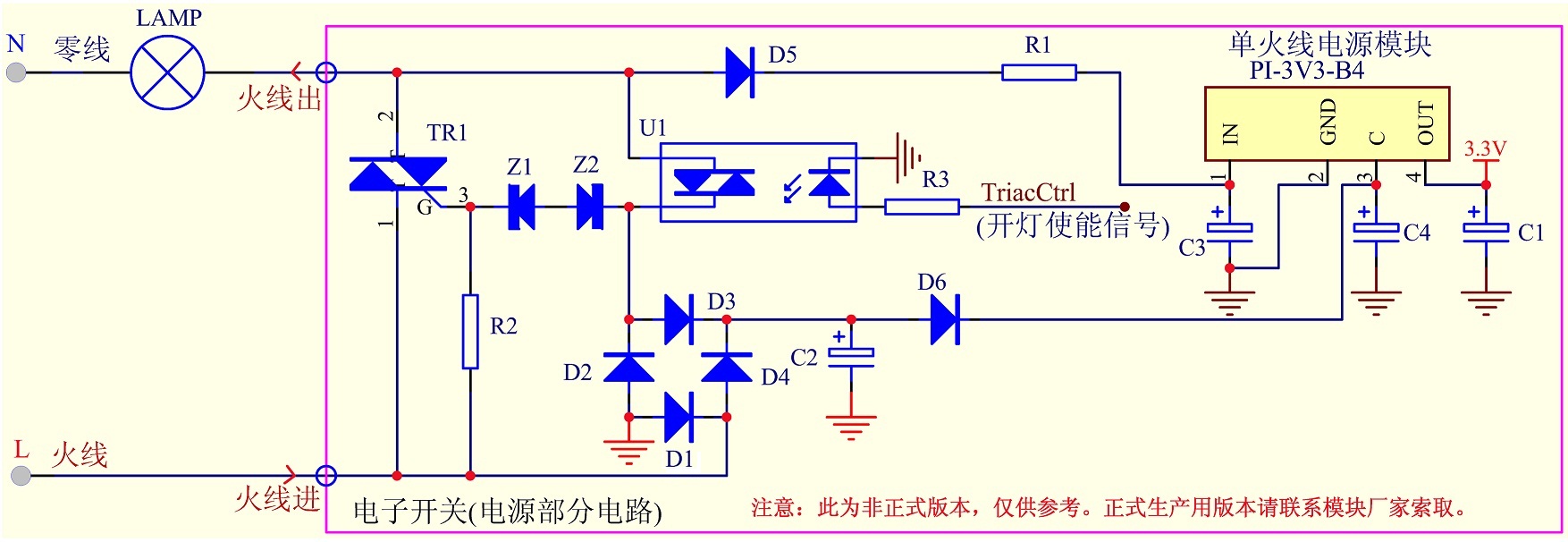

單火線開關應用電路原理圖(以下為單火線供電電源部分, 完整三路開關電路原理圖可訪問東莞市迅迪電子有限公司網站下載):
元件選擇：
R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.
C1濾波電容,建議使用0.47uF-100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.
C2選用47uF/25V電解電容。
C3輸出濾波電容，建議使用47uF-220uF.
Z1 對于12V以下輸出模塊Max不超過12V；對于12V輸出模塊Max不超過15V.
注：如果對靜態電流要求相對比較嚴的情況下，建議C1-C3盡量選用漏電流比較小的電容.
PI-3V3-B4系列單火線電源模塊為眾多的智能家居企業開發智能開關提供理想、便利的單火線電源解決方案（單火線取電模塊或單火線供電模塊，適用于ZigBee觸摸開關等產品），節能燈、LED燈、日光燈等不閃爍。。
