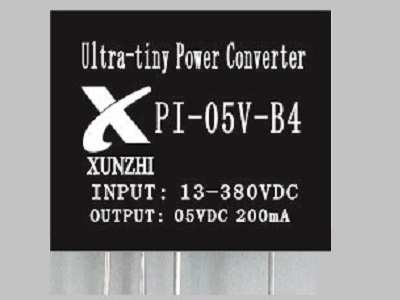

PI-05V-B4微功耗電源模塊-微功耗模塊電源-5mW超低待機功耗-“零功耗”技術

微功耗電源芯片 微功耗電源模塊 微功耗電源IC:
可以實現微功耗電源-5mW微功耗小功率AC轉DC降壓電源,超低待機功耗-低成本、超低待機功耗的小功率AC/DC電源

待機功耗：
  幾乎“0”功耗（空載時），典型交流輸入端待機功耗小于6mW(直流輸出端12VDC帶載100uA時),滿足對功耗極其嚴格產品的需要；

概述：

      單火線電源模塊為本公司研發的第四代超低功耗、超寬范圍輸入的DC—DC電源模塊，具有轉換效率高、體積小、高低溫度特性好、帶負載能力強, 短路保護等功能。該電源模塊以較低的生產成本為您提供十分優異的性能,普遍適用于非隔離型家電產品和智能家居產品等。

產品特性：

         •   超低功耗：典型待機功耗小于5mW(帶載100uA時),滿足對功耗極其嚴格產品的需要；

•  大輸出電流：輸出Max電流200mA,可滿足低功耗大電流產品應用要求；

•   寬輸入電壓： 輸入工作電壓范圍13~380VDC，適應各種電網環境的應用；

•   低輸出紋波：內部集成LDO電路，使得輸出紋波更小；

•   高效率：電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓；

•   保護功能： 過流與輸出短路保護；

        •   超小體積: 可放入對體積要求比較嚴格的產品。

產品應用：

•         可用于對電源功耗要求極其苛刻的單火線智能家居產品(如單火線取電智能開關等)；

•        可用于非隔離供電產品的應用(如小家電之非隔離低壓電源等)；

•        可替代低效率的阻容降壓供電電路(如白色家電，智能電表，自動化儀表電源等)；

•        低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)。

型號說明：

      PI_05V_B4

            PI ： 產品類型

                   PI = 內部集成LDO

                   PE = 內部不集成LDO

            05V： 輸出電壓，可選 3.3V;5V;

              P： 產品級別（依輸出電流大小等參數分類）: B-標準版,

              4： 設計版本: 4-版本4.0

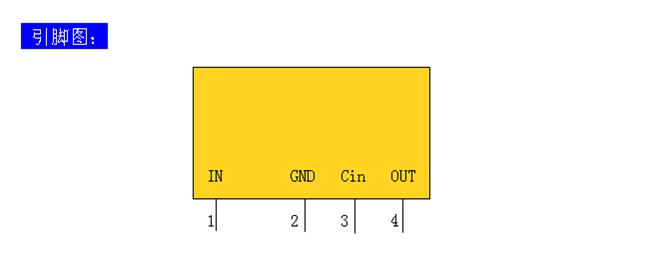

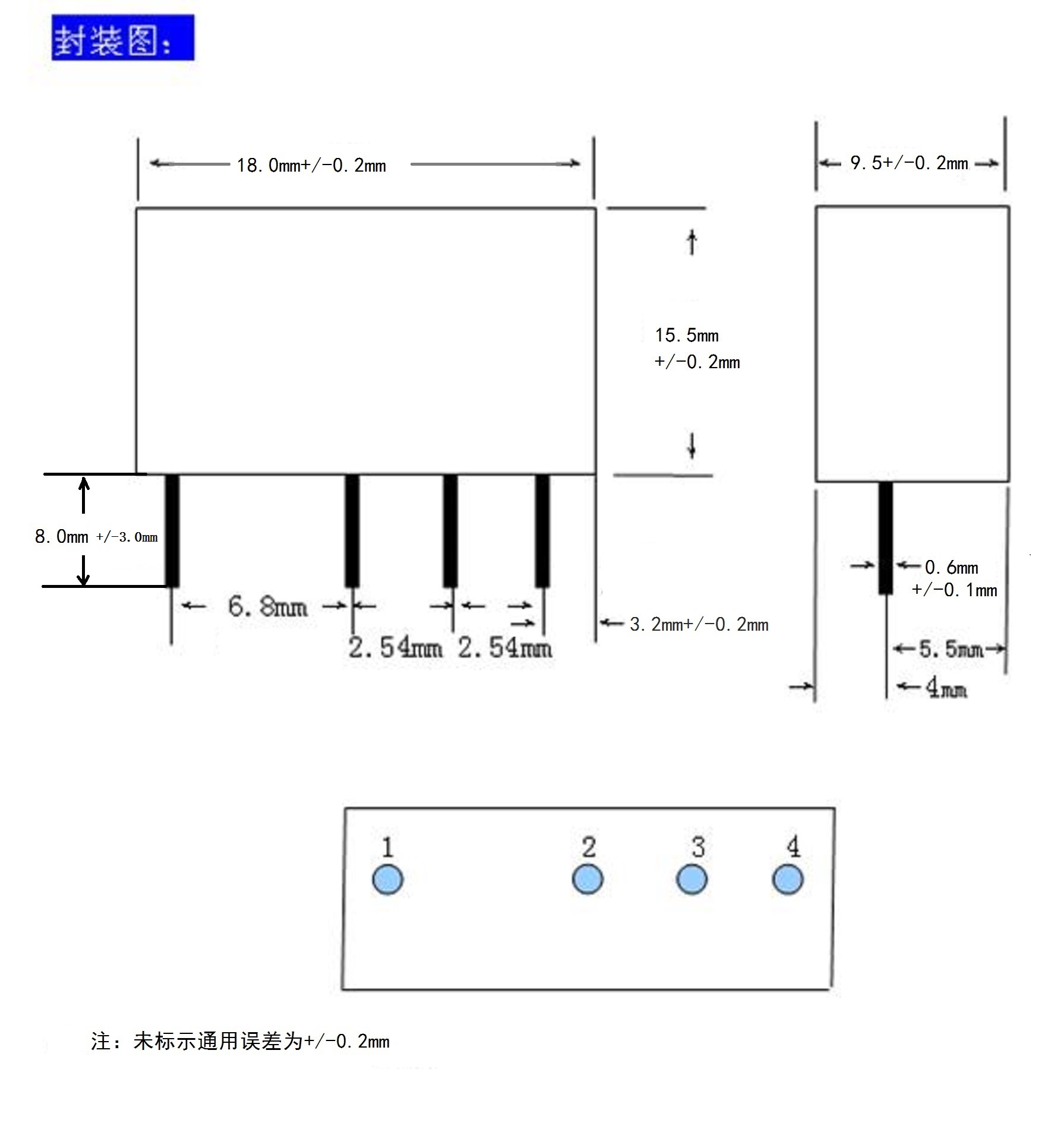

引腳說明：

規格參數：

極限參數：

說明：實際應用中超過上述極限值可能會導致電源模塊的損壞，在產品設計中請注意。

電氣參數：

說明：上述參數值為常溫環境測試下的典型值，實際應用中因工作環境不同可能有所差異。

注1：當模塊關斷后將進入超低功耗模式，其輸入電流將小于8uA.

典型應用電路

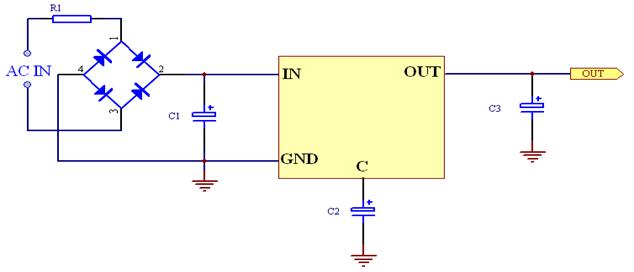

1.基本應用

元件選擇：

      R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.

       C1濾波電容,建議使用0.47uF~100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.

       C2選用47uF/25V電解電容。

       C3輸出濾波電容，建議使用47uF~220uF.

       Z1 對于12V以下輸出模塊Max不超過12V；對于12V輸出模塊Max不超過15V.

注：如果對靜態電流要求相對比較嚴的情況下，建議C1~C3盡量選用漏電流比較小的電容.

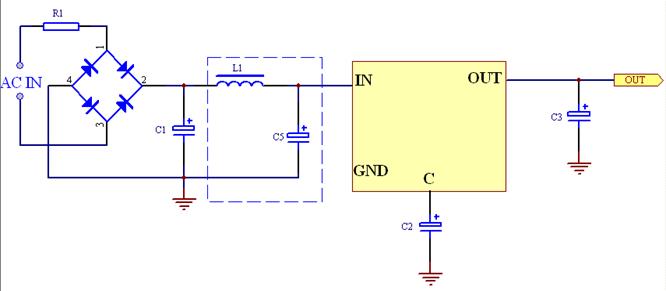

EMC解決推薦電路

    如果需要應用于電磁兼容惡劣的環境下，建議使用以上電路。為了解決EMI而增加了L1,C5，其中L1建議使用470uH左右電感量。

注：

1.    在應用電路中如果對浪涌電壓有一定要求那么建議在輸入端加入MOV等防雷器件用于保護。

2.     為了防止模塊在異常后保護后級電路，建議在輸出端并聯一個TVS管或穩壓二極管。

3.    模塊3腳(Cin)在使用過程中請盡量避免對地短路，否則可能導致模塊損壞。

待機測試電路：

【附錄】微功耗寬電壓輸入的DC/DC &  AC/DC 降壓型電源轉換器電路

使用微功耗、寬范圍輸入的高壓降壓DC-DC電源模塊（PI-05V-B4，PE-12V-B4等）和4-5個外圍零件來實現一個5V、200mA(或者12V、120mA)、超寬輸入電壓范圍（10-265VAC）電源，輕松實現全電壓范圍內（36Vac,110Vac,120Vac,220Vac,240Vac.......)從市電高壓到直流低壓的微功耗小功率AC轉DC降壓電源優選解決方案。

  待機功耗：
  幾乎“0”功耗（空載時），典型交流輸入端待機功耗小于6mW(直流輸出端12VDC帶載100uA時),滿足對功耗極其嚴格產品的需要

小體積、寬輸入、高耐壓、非隔離、低功耗、降壓型電源模塊
