CT取電（感應取電）-超寬電壓輸入高壓降壓型DC-DC轉換電源模塊

CT取電（感應取電）電源，即利用安裝在電力線路上的CT通過電磁感應原理獲得電源的一種裝置，它由取電CT（取能互感器）和電源轉換模塊（將CT取得的電能量轉化為所需要的直流電壓）兩部分組成。

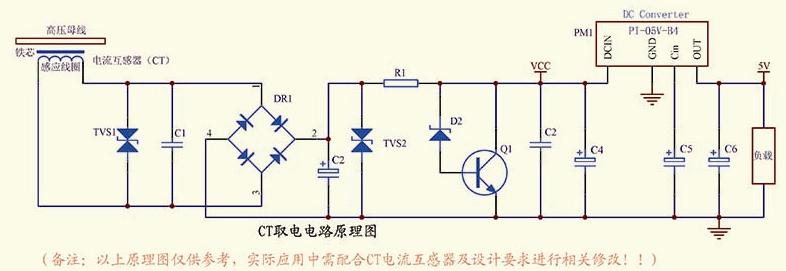

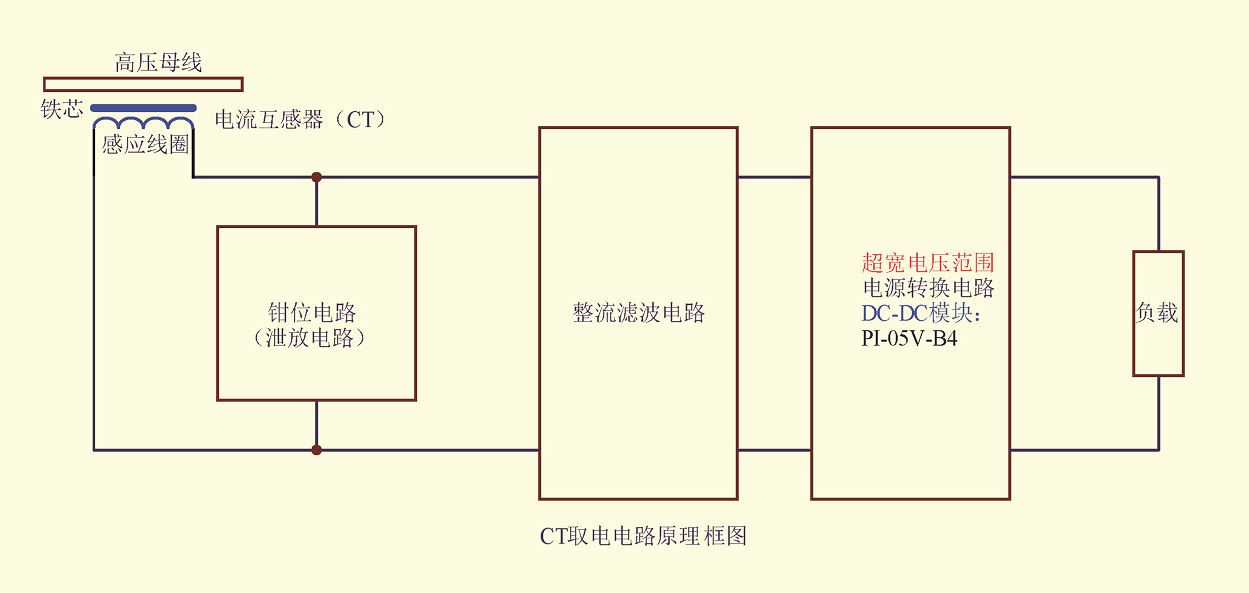

  在高壓、超高壓及特高壓輸電領域，導線可能流經巨大的短時故障電流，這時電流感應電源需加裝專門配套的限流器。CT取電電路，用于獲取經CT變換而來的電流信號， 并將其轉換為穩定的3. 3V（或5V,12V等）直流電壓，CT取電電路包括整流濾波電路、DC/DC模塊電路、過壓保護電路、掉電檢測電路和后備電池電路，其中高壓線路的電流經過電流傳感器、防浪涌保護電路后分別進入信號變換電路、CT取電電路以及整流濾波電路，整流濾波電路的輸出端連接DC/DC模塊電路、過壓保護電路和掉電檢測電路，DC/DC模塊電路的輸出端輸出3.3V（或5V,12V等）直流電壓，掉電檢測電路的輸出端控制后備電池電路是否向整個系統輸出電壓。

    CT取電（感應取電）電源主要應用于電力線路上，可以解決因設備無法獲得其它方式供電的問題。1)高壓輸配電領域:電流感應電源主要用于缺乏常規供電措施的高壓輸配電領域，在輸配電網中，電壓高至10kV-1150kV，工作電流達數十安至數千安，雖有巨大的電能傳輸，許多智能化電子設備卻因缺電而無法安裝，或不得不配置昂貴笨重的太陽能或風能發電設備，猶如長江邊上無水可飲。 2) 智能電網領域：隨著智能電網的開展，在高壓一次設備上（如架空輸電線、電纜、環網柜等）加裝智能電子設備的需求增強，電流感應電源的應用日趨廣泛， 包括但不限于：配電自動化、智能環網柜、架空輸電線及電纜監控、高壓帶電維護工具及其它各種拓展應用（如野外通信基站、高壓輸電線指示燈等），如：智能開關柜配套電源，環網柜及輸配電監測電源，故障指示器配套專用電源等等。

    CT取電（感應取電）具體應用：配電自動化（配電線路故障指示器）,戶外智能開關柜 , 電力在線監測系統(高壓輸電監控,電纜狀態監控), 電力無線測溫系統,有源電子互感器,高壓帶電作業工具,其他高壓輸電線上電子設備（如高壓輸電線指示燈等）等等。

     CT取電（感應取電）電源采用超寬電壓DC-DC轉換器（如13V-380V寬輸入的PI-05V-B4等），能夠確保在一次側電流較大的變化范圍內（比如15A~8000A）, CT取電電源都能夠給電子線路提供穩定的電壓。母線電流跟隨線路負載的變化而在很大的范圍變化， 使二次側的感應電壓也隨之在很大的范圍變化， 給 CT 取電電源的設計帶來很大的難度,寬電壓DC-DC轉換器可以實現在較大的輸電線電流變化范圍內該 CT 取電裝置工作正常、 輸出穩定， 避免發生電流互感器嚴重發熱現象， 且電路簡單， 成本低。



下面僅以PI-3V3-B4型號加以介紹說明，更多型號請聯系我們。

• 輸入:13-380VDC, 輸出: 3.3VDC/200mA
• 功能特點• 低功耗： 典型待機功耗小于5mW(帶載100uA時);
• 較高輸出電流：此款為普通版產品,輸出***大電流200mA;
• 寬輸入電壓： 輸入工作電壓范圍13~380VDC;
• 低輸出紋波：內部集成LDO電路，使得輸出紋波更小;
• 高效率：電源***大效率>65%,
• 保護功能： 過流與輸出短路保護; • 超小體積：L18*W9.5*H15.5mm.
• 規格書下載 PI-3V3-B4(pdf)
