單火線取電的智能家居燈光控制知識搜集整理

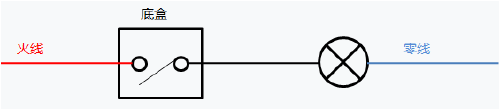

傳統的燈具開關底盒內只需要接入兩根線，一根為火線，一根從燈具出接來的燈線，燈具另一端接零線。當開關閉合，燈線火線接通，燈具點亮。

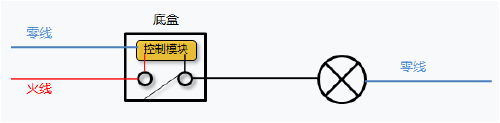

如果仍然采用火線接入開關底盒，通過加裝智能控制模塊的方式對燈光進行控制，就需要往底盒內多引入一路零線，這樣即使傳統的開關不閉合，控制模塊也可通 過接入的火線連接零線構成自有的取電回路，再加上電壓轉換電路轉換成模塊所需要的5V或12V來為期待機提供電源。相反，如果不引入這一路零線，傳統開關 不閉合，則控制模塊必然無法取得電源供電，不能工作。
那話再說回來，如果針對已經裝修好的家庭，除非是有電源插座的地方會布零線，一般的燈光開關處不會去布零線的，也就無法使用帶控制模塊的智能開關。
那現在市場上有很多廠家推出的單線火取電智能開關是怎么回事呢，先來看下單火取電的難點。
在燈具關閉時，單火控制模塊是和燈具串聯后接入電網的，所以流過控制模塊和燈具的電流大小是一樣的，電流小就會導致智能開關電路不能工作，如果電流過大就 會導致燈具會有間歇性閃光或白熾燈關閉時有紅絲等問題。 其 難解決的核心問題是在關燈情況下的供電問題，通過與之串聯的負載的漏電來供給等、待機電路使用，但這個漏電都很微小，對于市場上大部分的節能燈來說，其 漏電流在70uA以下時，都不會造成閃爍的問題，當然有少數的會在55uA以下。怎么在如此微小的電流情況下，讓開關內的RF接收及其它電子電路正常工作 是單火線無線遙控開關的難點。
負載類型變化也會引起電流的變化，而導致開關控制電路工作不穩定等、單火電源干擾造成無線電遙控距離近不穩定等。單火智能開關因其工作在環境的特殊性，對 待機和工作能耗的要求更是苛刻，所以，微功耗單火待機和工作電源電路的研發難度非常大，到目前為止這仍是國內外限制單火線（單極）智能產品發展的主要技 術瓶頸
對于單火線無線遙控開關，其難解決的核心問題是在關燈情況下的供電問題，這類開關都是通過與之串聯的負載的漏電來供給等、待機電路使用，但 這個漏電都很微小，對于市場上大部分的節能燈來說，其漏電流在70uA以下是，都不會造成閃爍的問題，當然有少數的會在55uA以下。怎么在如此微小的電 流情況下，讓開關內的RF接收及其它電子電路正常工作是單火線無線遙控開關的難點。為讓單火線無線遙控開關內的RF接收及其它電子電路正常工作，一般廠家 有幾種方案，首先當然是降低自身的功率，采用MSP430一類的單片機，另外就是想法提升電流，因?yàn)殡m然供入的電流不足100uA，但其電壓確都在 200V以上。提升電流的方案很多，之前有什么倍流電路什么的，但真正應用很廣的方案是RCC電源，比較好的效果是在70uA/300V輸入時，能輸出 600uA/6V左右。
對于單火線無線遙控開關的第二個難點那就是RF接收模塊，這個是個用電大戶，市場大部分廠家采用的是超再生的模塊，它的接收電流比較小，大約在 400uA/5V左右，這樣基本可以滿足單火線遙控開關的需要，但這種方案有二個大的缺點，第一就是超再生的模塊在工作時會產生一個與接收頻率相同的振蕩 幅射，這個振蕩會對相近的單火線無線遙控開關產生干擾，造成無線接收的不可靠，相距越近，干擾的機會也就越大。第二就是超再生無線接收模塊的靈敏度較低， 在發射功率為10dB時，直線接收距離很少超地70M的，如果穿起墻來，距離可能也就幾米了。以上二個缺點是造成采用超再生無線接收模塊的遙控開關無法為 消費者接收的重要原因，雖然這種方案的開關的成本都不是很高，低的20元以內就能完全搞定了。
