【概述】非隔離電源方案（AC-DC電源芯片降壓電路），一般采用BUCK電路拓撲結構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/500mA、12V/500mA和24V/500mA等，滿足六級能效要求。可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。其特點是：電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無音頻噪音、損耗小發熱低。

1）220V轉5V降壓電路：輸入12~380Vac，輸出5V/500mA非隔離電源方案

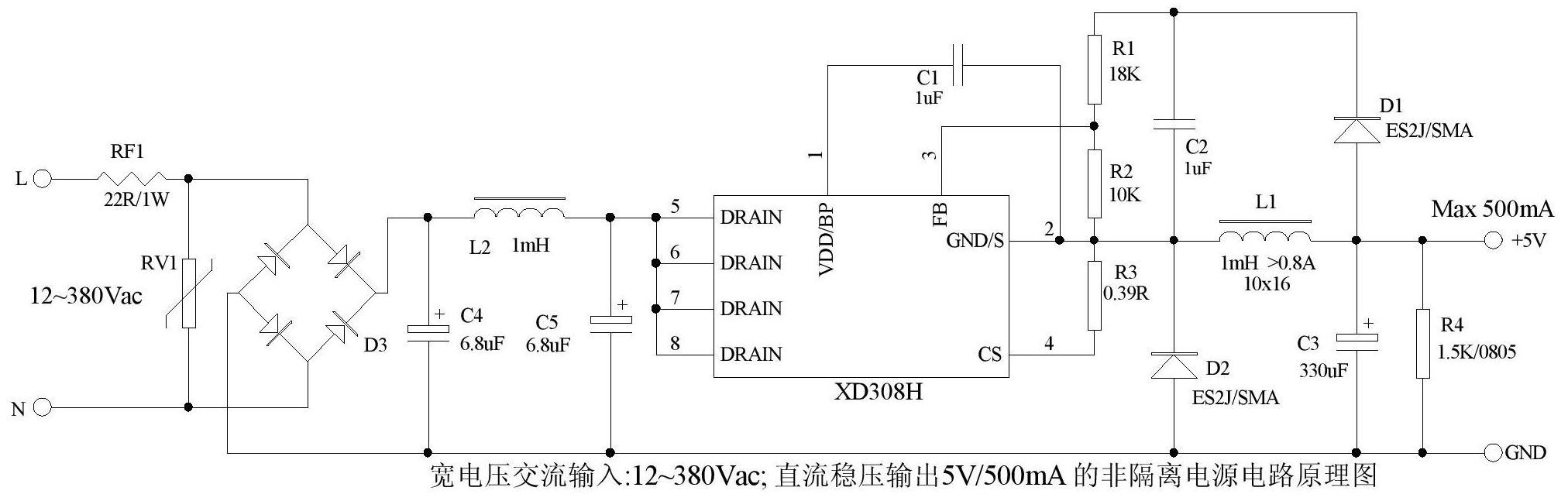

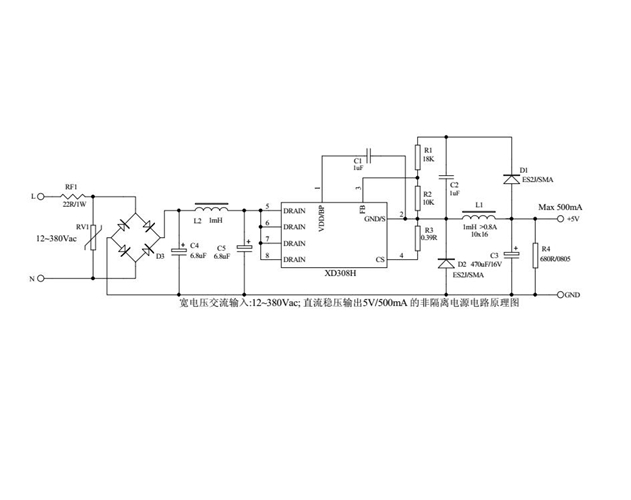

如圖1所示的電路為一個典型的輸出為5 V/500 mA的非隔離電源，輸入電源范圍:12-380Vac。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

220V轉5V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

2）220V轉12V降壓電路：輸入32~380Vac，輸出12V/500mA非隔離電源方案

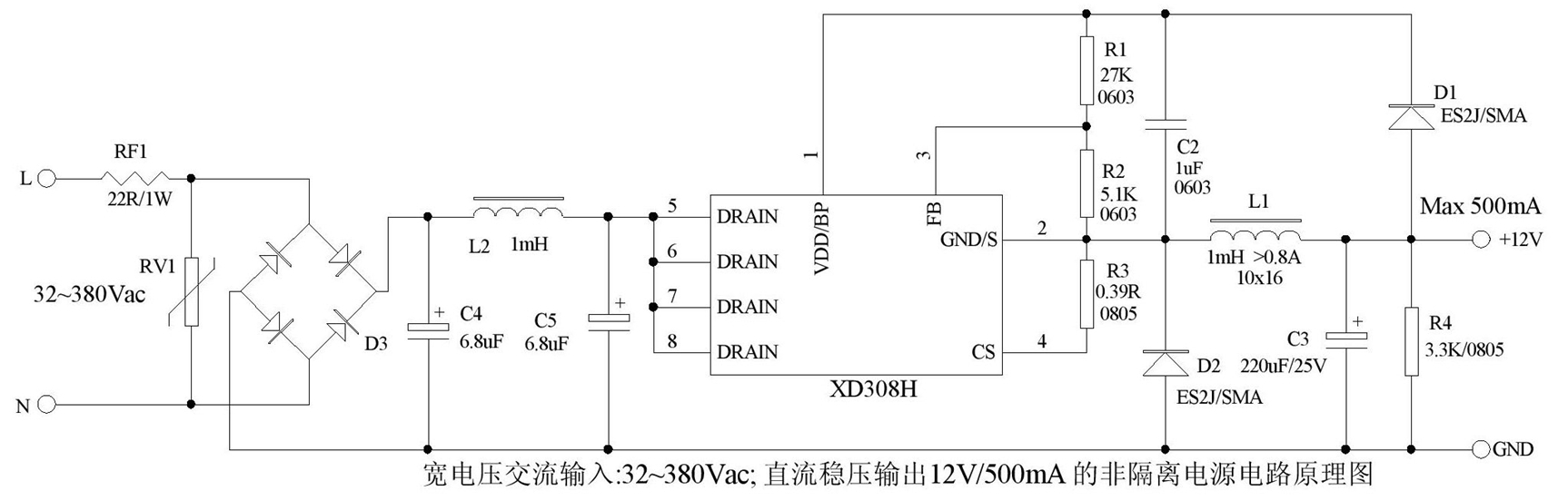

如圖2所示的電路為一個典型的輸出為12 V/500 mA的非隔離電源，輸入電源范圍:32-380Vac。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

220V轉12V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

3）220V轉24V降壓電路：輸入32~380Vac，輸出24V/500mA非隔離電源方案

如圖3所示的電路為一個典型的輸出為24 V/500 mA的非隔離電源，輸入電源范圍:32-380Vac。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。

 220V轉24V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

【附注】 XD308H是一款18-600Vdc超寬范圍輸入的高壓降型AC-DC轉換器電源芯片，可適應12-380VAC超寬電壓輸入(外部加整流濾波)，Max輸出持續電流可以達到500mA（峰值800mA)，無音頻噪音、發熱低，內部集成全面完善的保護功能（短路保護，過載保護，輸出過壓保護、輸出欠壓保護，過熱保護等）。 該電源芯片以較低的BOM成本（外圍元件數目極少）方便的實現寬電壓高壓降壓小功率電源解決方案,  廣泛應用于非隔離電源方案：家電產品(220ac)和工業產品(380Vac)等。
